本篇圍繞 TGV 技術展開，分三部分：一說明 TGV 技術產業鏈定位；二介紹圭華智能 TGV 激光鉆孔機的技術突破與特點；三展示圭華智能 TGV 整體解決方案。

 TGV技術的產業鏈定位

玻璃基板是以玻璃為核心材料制成的芯片基板。作為芯片裸片的承載介質，芯片基板是芯片封裝流程最終環節的關鍵組成部分。而玻璃基板憑借優異的高頻電學性能、突出的熱穩定性與化學穩定性，不僅有望成為先進封裝技術中的核心材料，更被視作下一代芯片基板的重要發展方向，在電子元件材料應用領域展現出極具前景的發展?jié)摿Β伲ù颂帪槲墨I(xiàn)引用）。

在玻璃基板的封裝技術體系中，玻璃通孔(Through-Glass Via, TGV)是核心關鍵技術。其產業鏈覆蓋生產、原料、設備、技術、封裝、檢測、應用等全環節。TGV 的規�；瘧�(yīng)用離不開核心設備的技術突破，其上游環節的專用設備研發直接決定通孔加工的精度、效率與成本。

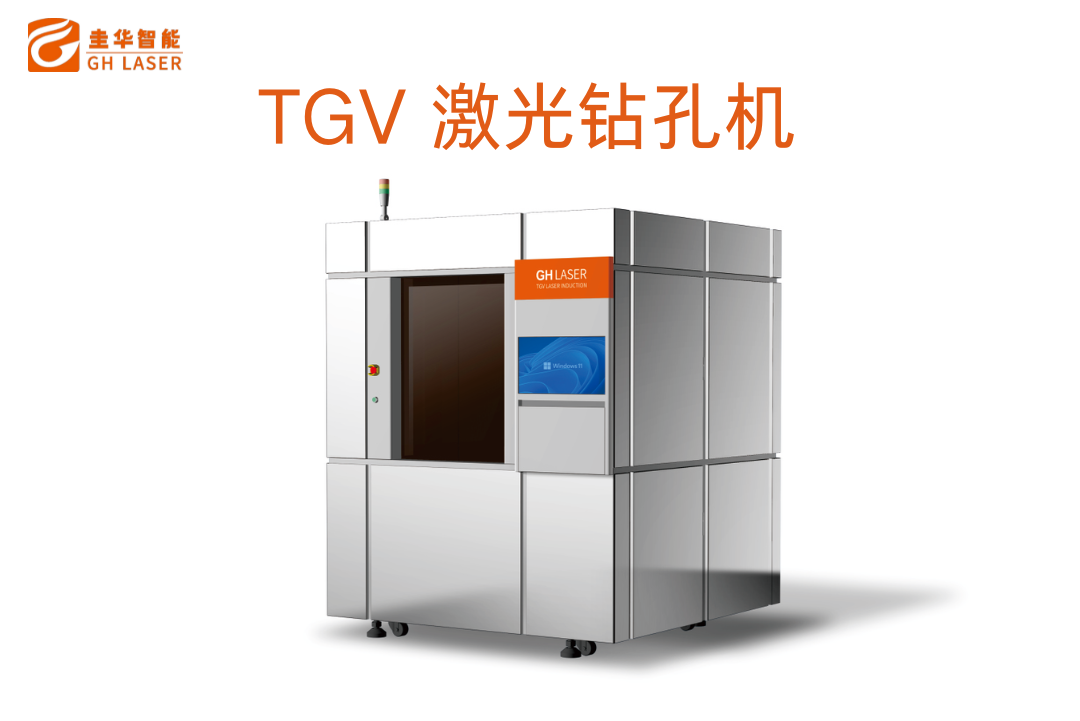

TGV激光鉆孔機介紹

作為 TGV 激光鉆孔機的關鍵供應商，圭華智能的技術創新為打通玻璃基板產業鏈上游瓶頸提供了重要支撐，其設備性能在多個核心指標上實現了行業突破。

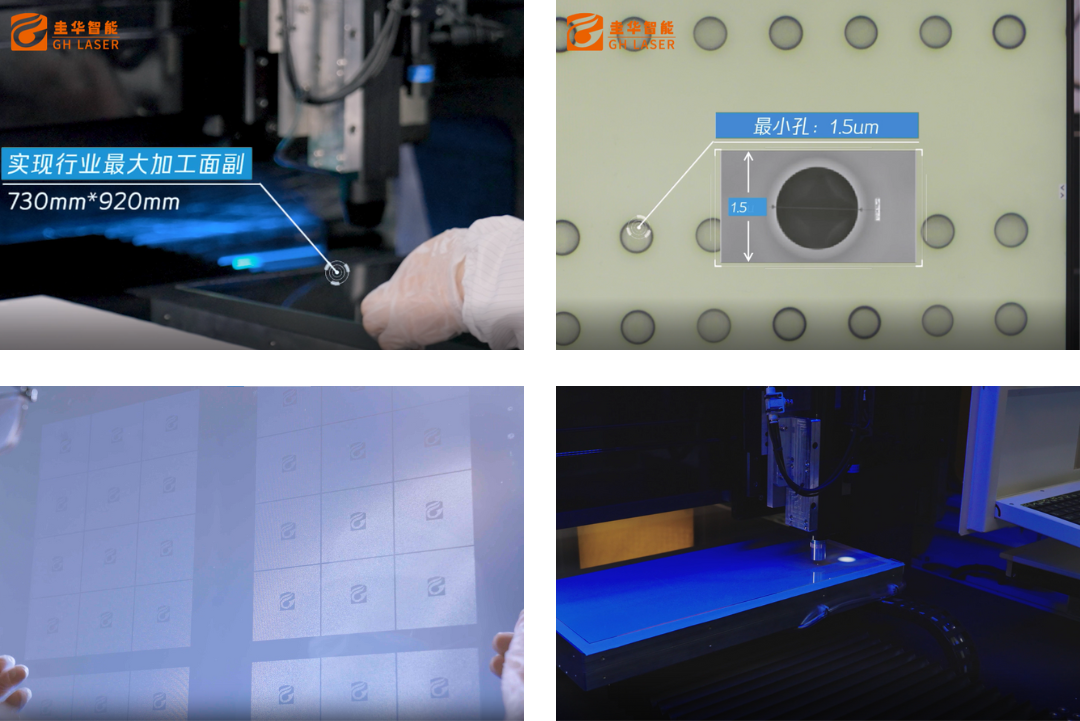

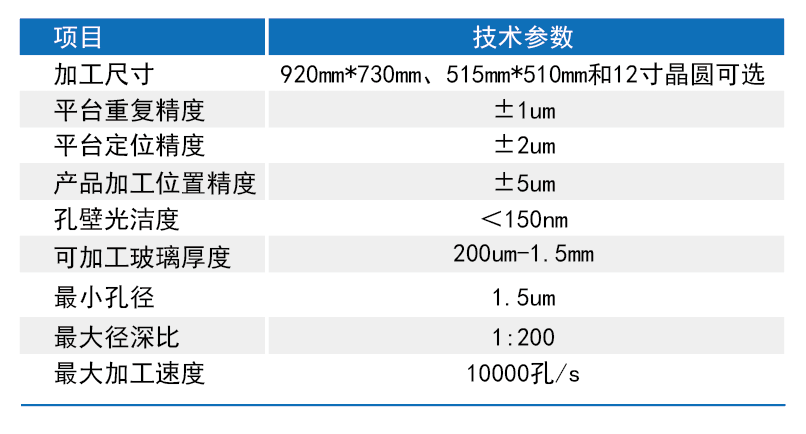

圭華智能TGV激光鉆孔機解決了通孔成型的技術難點，滿足高速、高精度、窄節距、側壁光滑、垂直度好及低成本一系列優勢，實現行業最大加工面幅920 mm* 730 mm，最小孔徑1.5um，最大徑深比 1: 200，孔壁光潔度小于150nm，最快加工速度10000孔/秒。常規可精密加工玻璃厚度200um至1.5mm。

圭華智能研發的TGV 激光鉆孔機具有以下特點：

🔹  高精密運動平臺

🔹  GHLASER 超短脈沖激光器

🔹  衍射極限激光光學工藝

🔹  超快圖形處理能力

🔹  智能擬合原圖，加工路徑最優最短化使用

🔹  巨量通孔加工能力

🔹  滿足高速、高精度、窄節距、側壁光滑、垂直度好及低成本

為將這些設備特點轉化為實際生產效能，圭華智能構建了從激光加工到后續處理的完整技術鏈路。其 TGV 激光鉆孔機的核心性能，為整體解決方案中通孔加工的精度與效率奠定基礎，可無縫銜接后續工藝環節，形成一體化加工體系。

圭華智能TGV解決方案展示

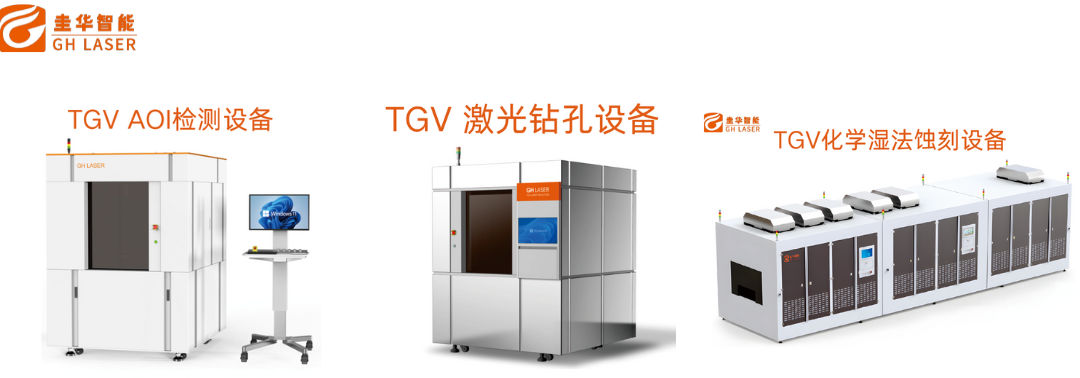

圭華智能 TGV 整體解決方案主要通過紅外超快激光器對玻璃基板進行選擇性改性，然后經過化學濕法工序形成通孔或盲孔，在玻璃上進行微孔精密加工。主要制成設備含括 TGV 激光鉆孔設備、TGV 化學濕法蝕刻設備、TGV AOI檢測設備，同時可配合上下游客戶完成PVD、金屬化、RDL圖形電鍍等工藝。

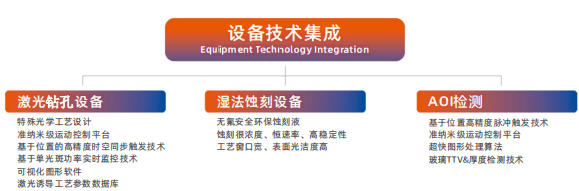

設備技術集成

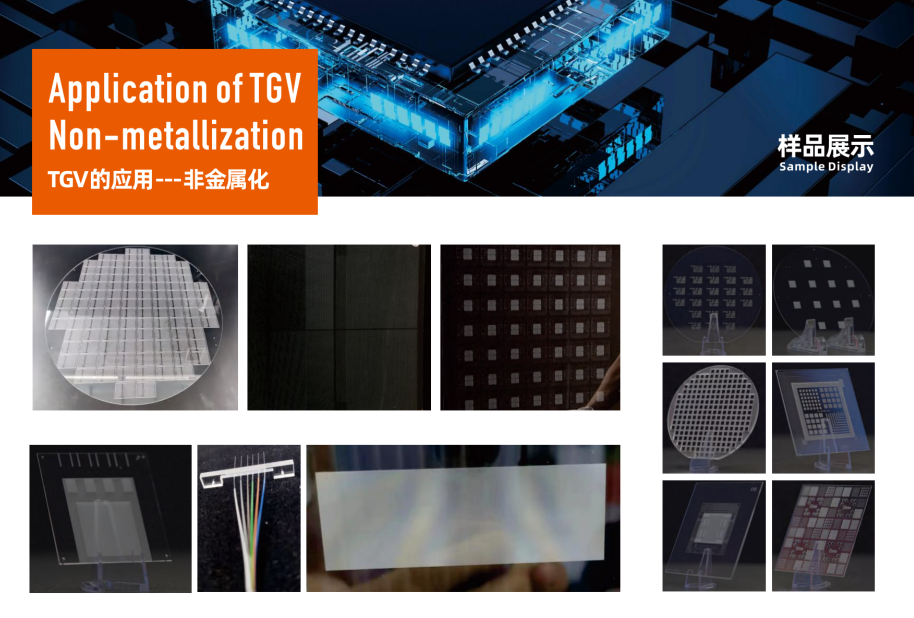

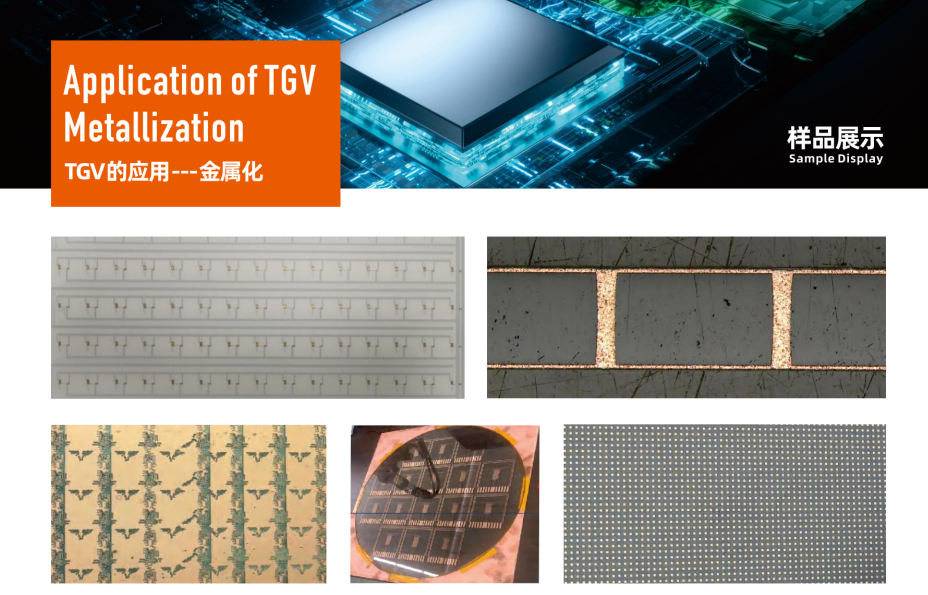

設備樣品展示

圭華智能TGV榮譽

圭華智能經過多年技術攻關，掌握激光鉆孔技術，研發出無氟濕法蝕刻技術（GH 法），相關關鍵技術指標達到全球領先水平，是國內外屈指可數的具備板級 TGV 整體技術解決方案供應能力的企業。

🔹  “TGV玻璃通孔設備”獲評廣東省名優高新技術產品。

🔹  “玻璃基光電共封裝解決方案”榮獲第十五屆中國深圳創新創業大賽三等獎，并入圍第十二屆中國創新創業大賽全國總決賽榮獲優秀企業。

🔹  “TGV玻璃晶圓通孔整體解決方案項目”項目榮獲第七屆“創客中國”智能裝備中小企業創新創業大賽企業組“二等獎”

圭華TGV技術的行業意義

在先進封裝技術加速迭代的當下，玻璃基板作為下一代芯片基板的潛力正逐步釋放，而 TGV 技術的突破是其規模化應用的核心前提。

圭華智能以全自主研發的 TGV 激光鉆孔機為支點，構建起覆蓋加工、檢測、配套工藝的完整解決方案，不僅破解了玻璃基板產業鏈上游的設備瓶頸，更以技術創新重新定義了通孔加工的精度、效率與成本邊界。

未來，隨著 5G、3D 封裝等領域?qū)Ω呙芏然ミB需求的激增，圭華智能將持續深耕激光與材料交互的技術前沿，以跨學科融合的研發實力推動玻璃基板封裝產業升級，為全球電子信息產業的進階提供關鍵支撐。

①：引用于喻甜,陳新,林景裕,等.玻璃通孔技術的射頻集成應用研究進展[J/OL].電子與封裝,1-14[2025-07-16]
