在科技飛速發展的今天，微小而精密的光學元件——微透鏡，正廣泛應用于激光光束整形、光纖通信、光學數據存儲等眾多領域。傳統制造技術在加工微透鏡時，面臨表面質量差、工藝復雜等難題，這促使人們不斷探索更先進的制造方法。激光加工技術憑借其靈活性和高精度的優勢，成為制造微透鏡的熱門選擇，其中飛秒和皮秒激光的應用備受關注。最近立陶宛的物理科學與技術中心Laimis Zubauskas等人發表了《Comparative analysis of microlens array formation in fused silica glass by laser: Femtosecond versus picosecond pulses》的文章，針對飛秒和皮秒激光在制造微透鏡方面的表現進行了詳細的分析和對比。

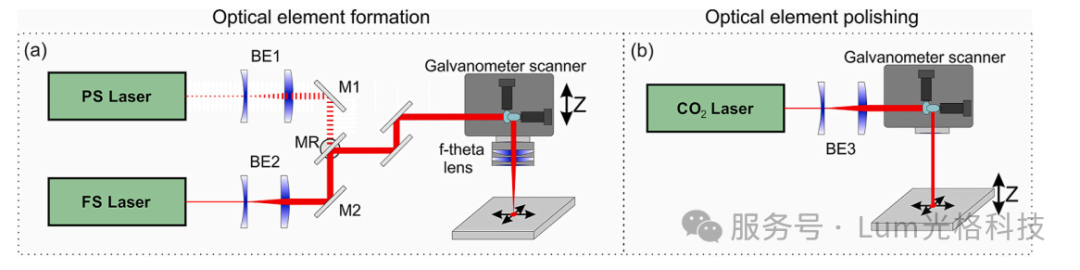

圖1 （a）飛秒及皮秒激光加工光學元件示意圖；（b）CO2激光器光學元件拋光示意圖

該研究采用了EKSPLA的兩臺超快激光器進行光學元件加工如圖1（a），一臺皮秒激光器Atlantic 60(參數：1064 nm，60 W，10 ps，1 MHz)，另一臺為飛秒激光器FemotLux 30(參數：1030 nm，30 W，320 fs，4 MHz)，其中兩臺的激光器的加工頻率固定在400 kHz，通過光路中的電動鏡進行切換，兩臺激光器都是采用同一套振鏡，場鏡（f=100 mm）和運動平臺進行加工，通過該套加工系統后，皮秒的聚焦光斑尺寸為34 μm，瑞利長度852.9 μm，飛秒的聚焦光斑尺寸為31 μm，瑞利長度732.4 μm。另外兩臺激光器打在玻璃表面的最大能量密度皮秒為21 J/cm2，飛秒為12.6 J/cm2。圖1（b）后續通過一臺激光功率為80 W的CO2激光對加工的光學元件進行拋光處理。

在實驗中，研究人員精細調整激光的掃描速度和能量密度，通過測量去除材料層的厚度、表面粗糙度，觀察消融腔的形貌，來優化加工過程。同時，利用光學輪廓儀、CCD 相機等設備，對微透鏡的各項性能進行精確評估。研究主要對比了以下三個部分：

原始玻璃單層去除

圖2 通過優化參數使表面粗糙度降低到最低，（a）和為飛秒處理的表面粗糙度表征圖，（b）和為皮秒處理的表面粗糙度表征圖，其中和的掃描間距為5 μm，（c）和的掃描間距為10 μm

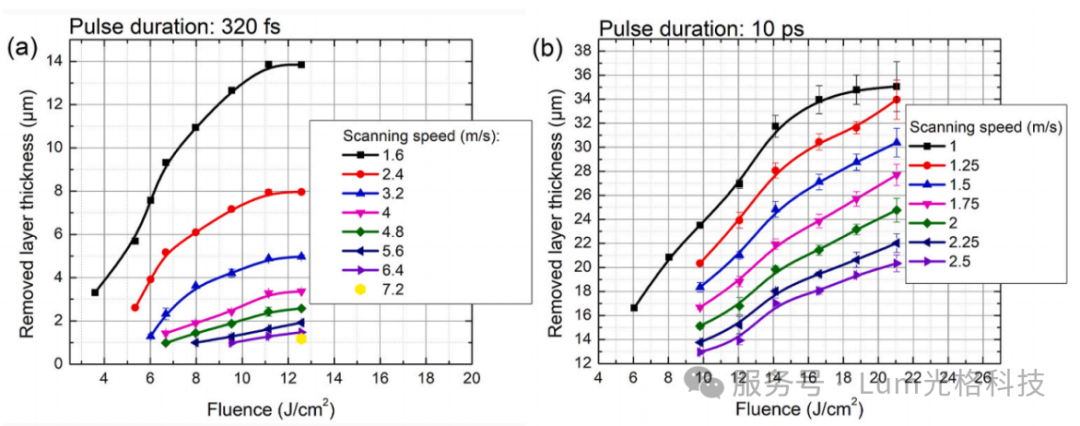

圖3 不同掃描速度和能量密度下飛秒激光器320 fs脈寬和皮秒激光器10 ps脈寬的去除厚度對比

表1 飛秒與皮秒激光器達到最低粗糙度單層去除效果總結對比。激光器重復頻率400 kHz

在單層材料去除實驗中，飛秒激光展現出卓越的加工分辨率。它能將最小可去除材料層厚度控制在0.94 μm，相比之下，皮秒激光的這一數值高達 12.95 μm，是飛秒激光的近14倍。這得益于飛秒激光更高的峰值強度和更強的非線性吸收，使其能量能更集中地被材料吸收。在表面粗糙度方面，飛秒激光同樣表現出色，最低可達0.126 μm，而皮秒激光為0.594 μm，相差近4.7倍。而且，飛秒激光在較寬的掃描速度和能量密度范圍內，都能保持較低的表面粗糙度，加工穩定性明顯優于皮秒激光。

玻璃粗糙化后單層及多層去除

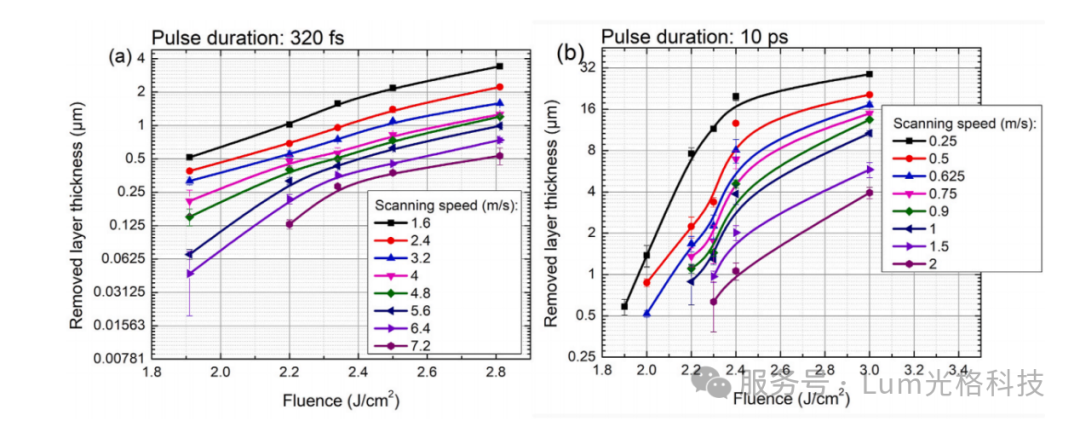

圖4 預處理玻璃（粗糙化）后，飛秒和皮秒激光器不同掃描速度和能量密度的去除厚度對比

表2 飛秒和皮秒激光器去除最薄的單層厚度總結對比。激光器重復頻率400kHz

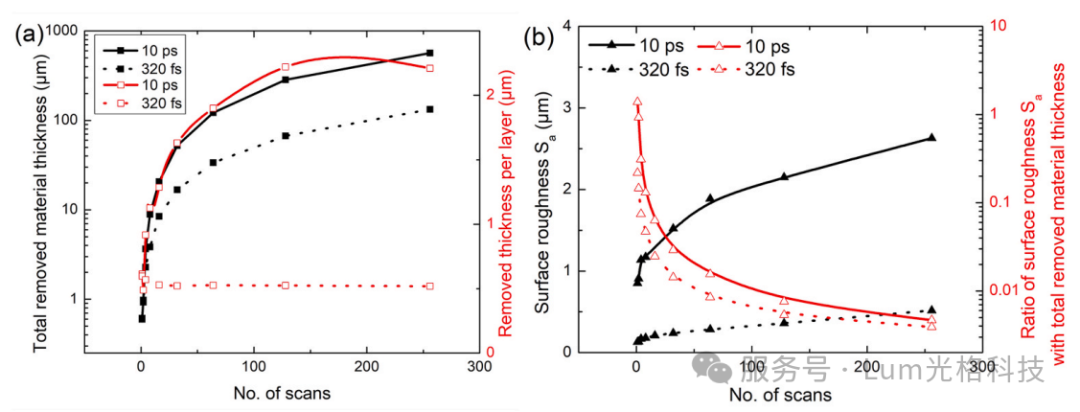

圖5 （a）實線為不同脈寬激光器在不同掃描次數下的去除多層膜的總厚度，虛線為不同脈寬激光器在不同掃描次數下的單層膜厚度；（b）實線為不同脈寬激光器在不同掃描次數下去除多層膜后的表面粗糙度，虛線為不同脈寬激光器在不同掃描次數下表面粗糙度與總?cè)コ�厚度的�?/p>

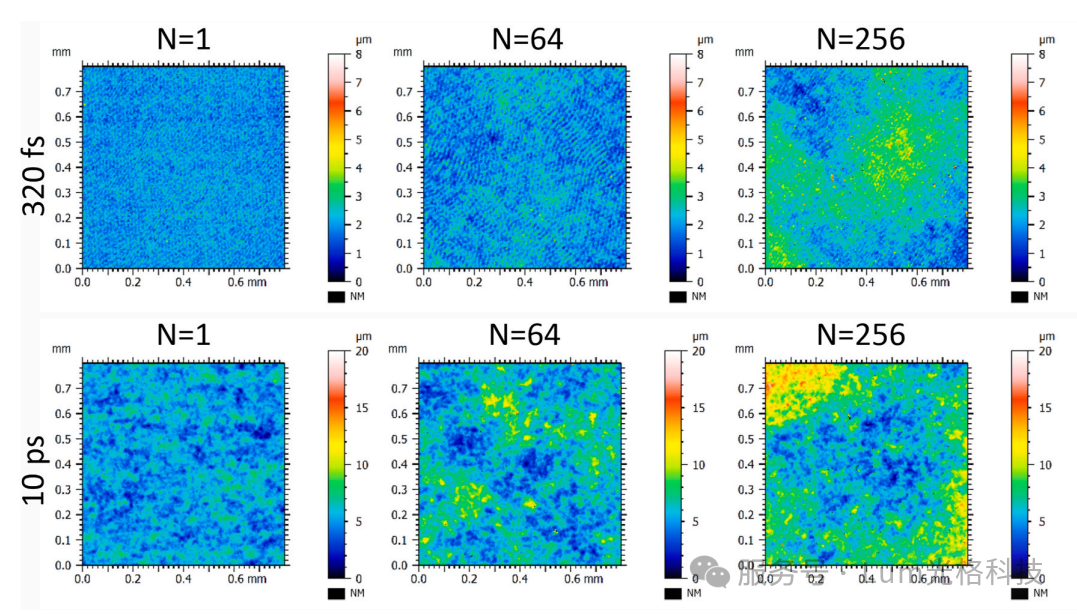

圖6 上圖為飛秒在1，64，256不同掃描次數下的表面粗糙度圖；下圖為皮秒在1，64，256不同掃描次數下的表面粗糙度圖

研究人員還發現，對玻璃表面進行預處理（粗糙化）能顯著降低激光的消融閾值。經過粗糙化處理后，兩種激光都能去除更薄的材料層，飛秒激光甚至能達到0.046 μm的極薄厚度，幾乎無法用普通儀器測量。在多層材料去除實驗中，飛秒激光的加工穩定性依舊突出，每一層去除的材料厚度都能穩定保持在0.5 μm左右。而皮秒激光隨著加工層數增加，去除材料厚度逐漸增大，這是因為其能量在材料中穿透更深，產生的缺陷不斷積累，影響了加工效果。

微透鏡陣列制備

基于上述優化的加工參數，研究人員分別用飛秒和皮秒激光制造了微透鏡陣列，并使用 CO₂激光對其進行拋光。

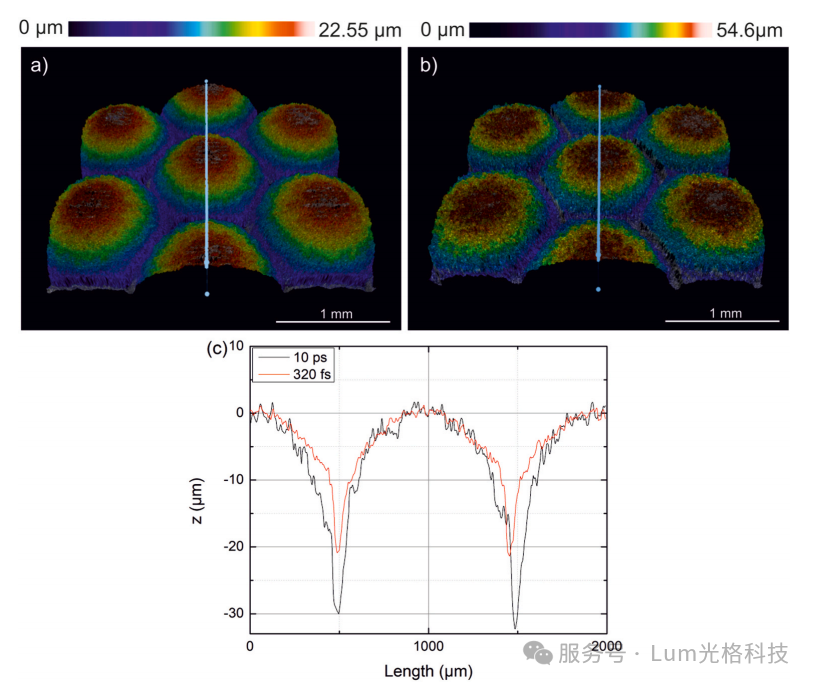

圖7 （a）飛秒制備微透鏡陣列的表面形貌圖；（b）皮秒制備的微透鏡陣列表面形貌圖；（c）飛秒及皮秒制備的微透鏡陣列截面圖

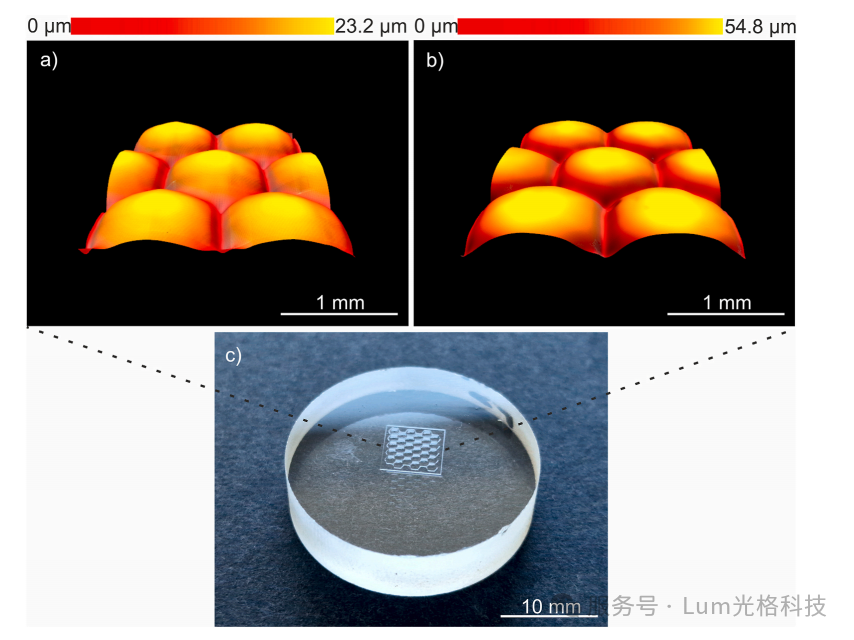

圖8 通過CO2激光拋光后，a)和b)分別為飛秒和皮秒加工的微透鏡表面形貌圖，c)為加工的實物圖

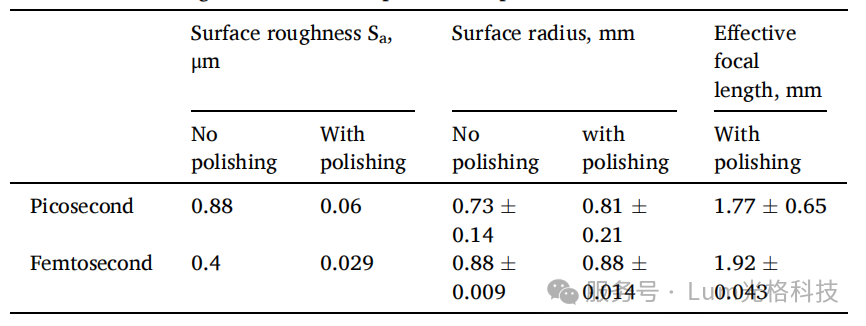

表3 不同脈寬激光器加工后，CO2激光拋光前后的對比總結

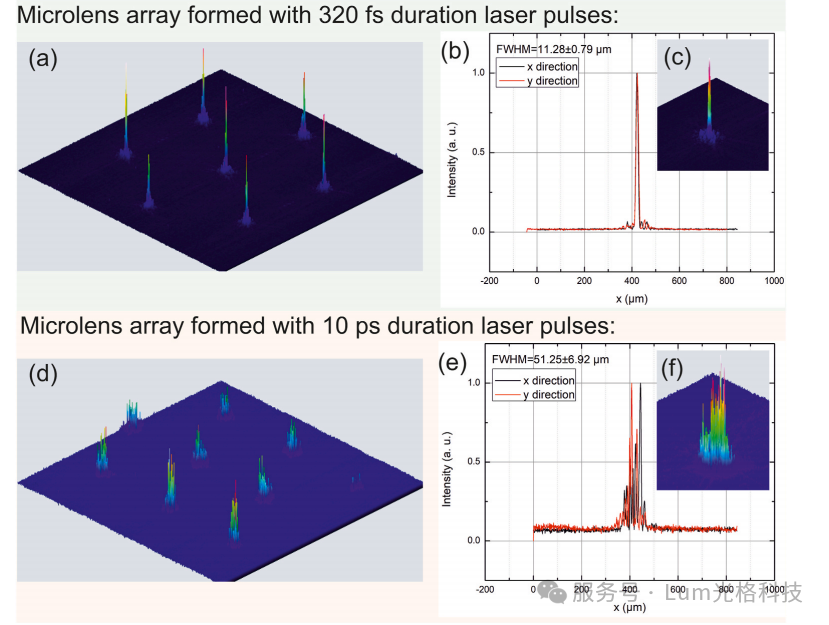

圖9 不同脈寬激光器制備的微透鏡陣列并進行CO2激光拋光后，通過對CCD觀察對二極管激光聚焦性能對比

以上結果顯示，飛秒激光制造的微透鏡在各項性能上更勝一籌。其表面粗糙度更低，透鏡之間的重復性更好，對激光束的聚焦效果更佳，聚焦光斑直徑比皮秒激光制造的微透鏡小很多，僅為11.28±0.79 μm（皮秒激光為51.25±6.92 μm），這意味著飛秒激光制造的微透鏡能更精準地控制激光束，減少光束散射。

總 結

這項研究表明，飛秒激光在制造微透鏡方面具有明顯優勢，能實現更薄材料層的去除、更光滑的表面加工，制造出的微透鏡性能更優。不過，皮秒激光在加工速度上有一定潛力，如果能結合兩者的優勢，或許能為高質量自由曲面光學元件的制造帶來新的突破。研究人員也計劃在未來探索這種混合加工技術，讓微透鏡制造技術更上一層樓，為相關領域的發展注入新的活力。
